FA-PN

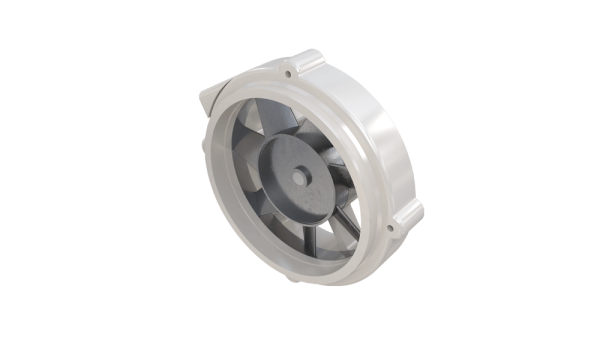

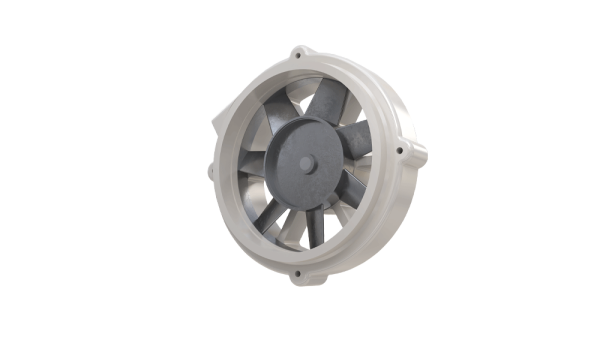

Model FA-PN
فن های آکسیال پنوماتیکی (Axial Pneumatic-Fans)
ویژگی های عملکردی
در این سیستم ها، نحوه اتصال پروانه به الکتروموتور به صورت مستقیم میباشد.
طراحی پروانه این تیپ فن ها به صورت ایرفویل و در یک جهت (Uni-directional airfoil)میباشد.
ظرفیت هوادهی تا حدود 15.000 متر مکعب بر ساعت میباشد.
فشار استاتیکی تا حدود 1500 پاسکال میباشد.
قطر پروانه این فن ها از 300 تا 500 میلیمتر میباشد.
قابلیت نصب هرگونه لوازم جانبی (Accessories) مانند محافظ(Bird screen)، پایه(Base frame) ، انواع دمپرها (Dampers)بر روی این هوا کش ها وجود دارد.
عمده این فن ها در معادن ذغال سنگ که به دلیل محدودیت در استفاده از تجهیزات الکتریکی، از طریق هوای فشرده شده امر جابجایی هوا را انجام میدهند کاربرد دارند.
به صورت کلی،متریال بدنه و پروانه این هواکش ها از جنس آلومینیوم ریخته گری شده میباشد.بالانس ارتعاشی این فن ها بر اساس استاندارد ایزو DIN ISO 1940-1 grade G 6.3 <4 mm/s میباشد.
متد های خاص طراحی
در محیط های با خوردگی بالا و اسیدی از متریال stainless-steel 304 یا stainless-steel 316 برای بدنه و پروانه فن ها استفاده میشود.(stainless-steel Fans)
در صورت وجود گازهای قابل اشتعال و گردوغبار در محیط قرارگیری فن، برای جلوگیری از جرقه و انفجار ، فن به طور کامل با محیط اطراف ایزوله میشود و همچنین از یک لایه عایق مسی یا کامپوزیتی بر روی محل احتمالی برخورد دو فلز پروانه و بدنه فن استفاده میشود.(Explosion &Spark proof Fans)
در صنایع نفت،گاز و پتروشیمی، فن های آکسیال براساس استاندارد بین المللی نفت API و IPS-E-PR-755(1) طراحی و ساخته میشوند.
بر اساس درخواست کارفرما و شرایط خاص، میتوان پروانه فن ها را به صورت متقارن(Symmetrical)و دو جهته طراحی و ساخت(Bi-directional blades).
